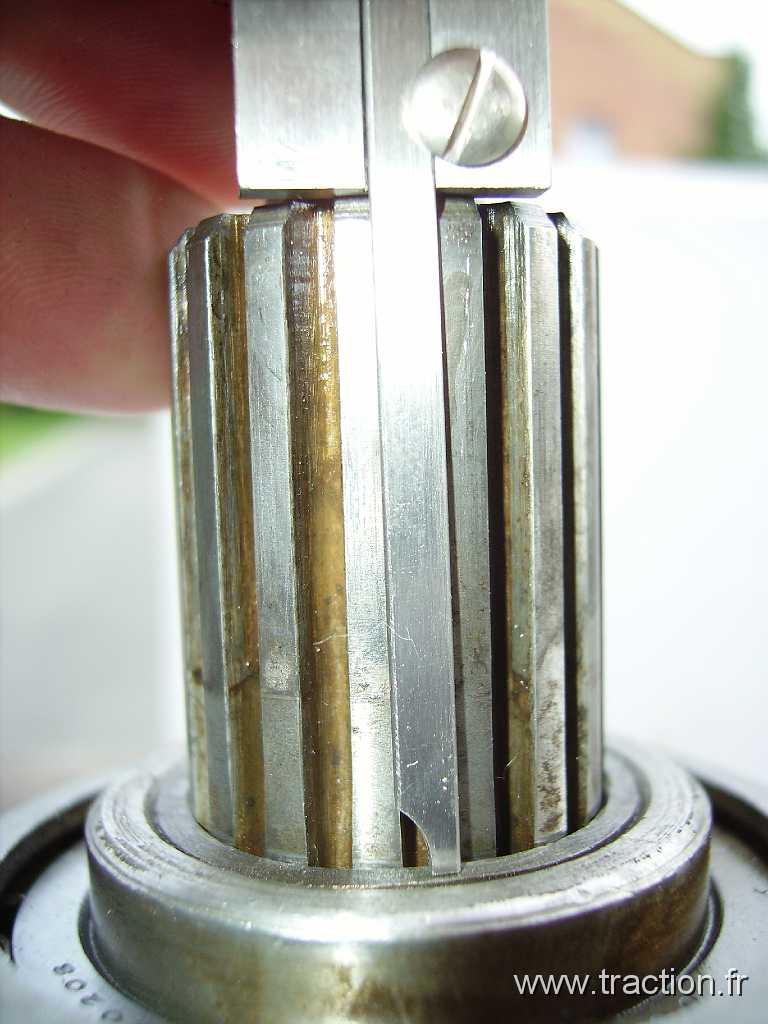

| Et on renverse le voîtier sur l'établi pour mesurer le dépassement de l'arrière des cannelures jusqu'au bord de la bague intérieure. La mesure doit se faire proprement. En fait, il faut utiliser un tube spécial, pas difficile à fabriquer à part le coup de tour pour dresser la face de mesure. Je dois l'avoir la semaine prochaine (il est en fabrication) mais j'étais impatient... Le principe est de mesurer le dépassement de l'arbre de planétaire lorsqu'il est enfoncé (je l'ai mis tête en bas pour qu'il descende) puis sorti au maximum. Pour la deuxième mesure, je le tiens en l'air par le filetage et je refais la mesure. On fait la différence des deux mesures, et on a le jeu du planétaire. Dans mon cas, 0,1mm de jeu avec une rondelle céloron de 2mm d'épaisseur. Le MR donne un jeu compris entre 0,02 et 0,07mm, j'ai donc trop de jeu, il faut augmenter l'épaisseur de la rondelle. Et là, c'est le gros bintz car il me faudrait une rondelle d'épaisseur comprise entre 2,03 et 2,08mm d'épaisseur et aucun fournisseur n'a ça... Je crois que je vais rester avec mes 0,1mm de jeu... |
