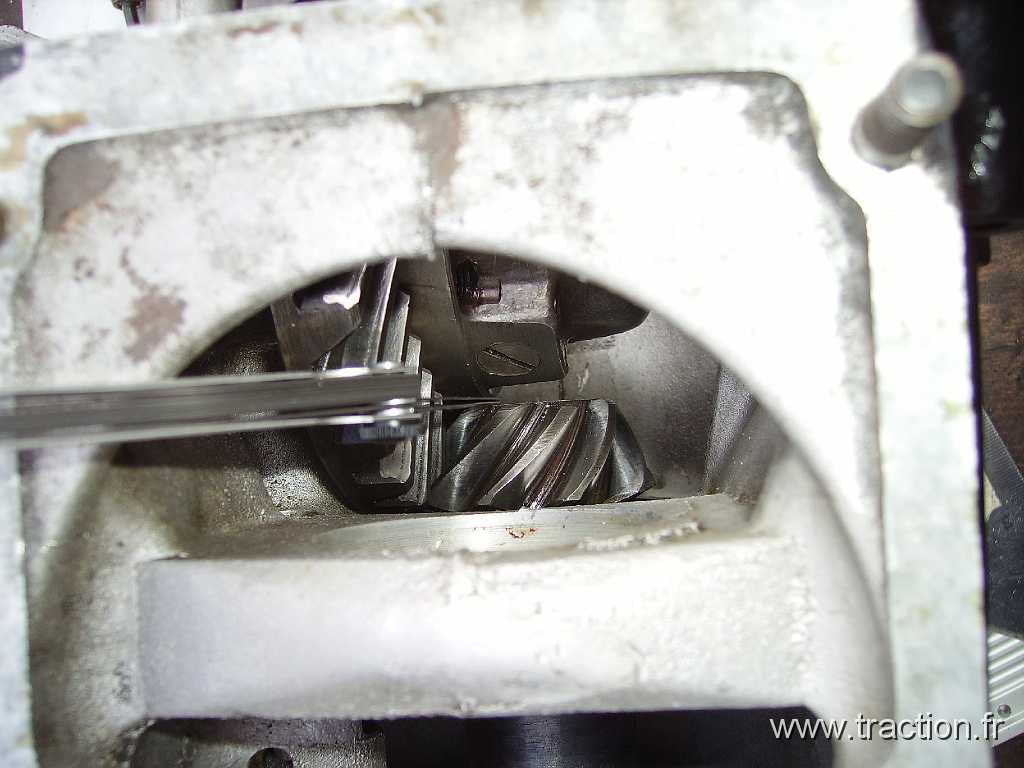

  IMGP068.JPG - Et on mesure le jeu entre la portée rectifiée du boîtier du différentiel et la face rectifiée du pignon d'attaque, comme ça. C'est pour ça que tout à l'heure, j'ai contrôlé le diamètre du boîtier... Il fait 110mm tout rond, sa circonférence rectifiée est donc à 55mm de l'axe de la couronne.Je mesure 1,40mm (ça passe pas à 1,42 et ça a du jeu à 1,38). La face du pignon est donc à 55+1,4=56,4mm du boîtier. Or, elle devrait être à 56,95mm puisque c'est gravé dessus. Il faudra donc rajouter 0,55mm de cales sous la cage du roulement avant pour obtenir cela
IMGP069
IMGP070
IMGP071
IMGP072
IMGP073

Et on mesure le jeu entre la portée rectifiée du boîtier du différentiel et la face rectifiée du pignon d'attaque, comme ça. C'est pour ça que tout à l'heure, j'ai contrôlé le diamètre du boîtier... Il fait 110mm tout rond, sa circonférence rectifiée est donc à 55mm de l'axe de la couronne. Je mesure 1,40mm (ça passe pas à 1,42 et ça a du jeu à 1,38). La face du pignon est donc à 55+1,4=56,4mm du boîtier. Or, elle devrait être à 56,95mm puisque c'est gravé dessus. Il faudra donc rajouter 0,55mm de cales sous la cage du roulement avant pour obtenir cela
